土壤PH传感器

一．土壤PH传感器应用环境说明

土壤PH传感器又称土壤酸碱度传感器，土壤PH传感器是一款可以准确测量土壤PH值的土壤传感器，直接插入土壤测量土壤的酸碱度，可用于农业灌溉、花卉园艺、草地牧场、土壤速测等场景。TP1是我司研制的一款土壤PH传感器，该变送器精度高，响应快，输出稳定，适用于各种土质。可长期埋入土壤中，耐长期电解，耐腐蚀，抽真空灌封，完全防水。

可广泛应用于土壤酸碱度的检测、精细农业、林业、地质勘探、植物培育、水利、环保等领域酸碱度的测量。

可埋入土壤进行长期动态检测。

性能稳定，使用寿命长

IP68防水标准

二．土壤PH传感器技术性能和规格

1.技术参数

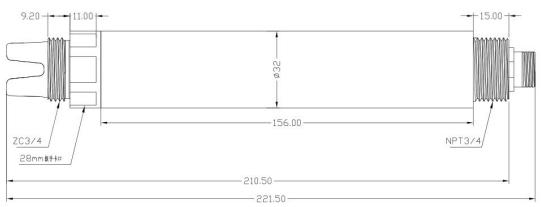

2.土壤PH传感器尺寸图

传感器接头为M12航空插头连接器5芯母座

三．土壤PH传感器安装

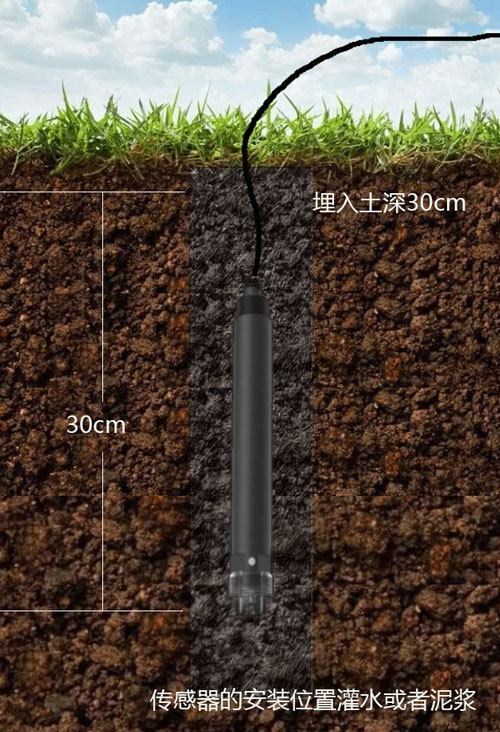

土壤PH传感器安装方式

第一步：使用土钻在合适的位置打孔

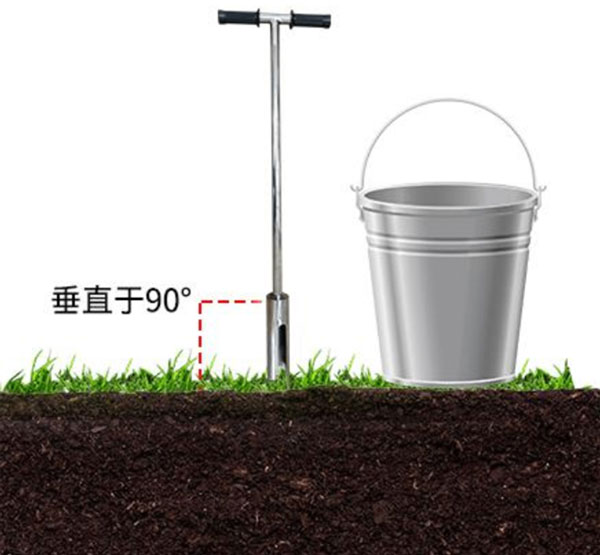

1.将直径20mm土钻竖直于地面，双手紧握手柄顺时针下压慢速转动。（注意：不要太用力，务必慢速多转几圈，防止钻头跑偏至孔洞打歪）

2.将取土钻从孔洞中取出，放入桶中将土钻中的土收集到桶中用以下一步和泥浆。

3.反复持续上述打孔、取土，并在此过程中尝试性地将传感器轻放入孔洞中（请勿将设备用力触底），以测试孔洞的深度是否合适；若有卡顿，则使用土钻修正，保证传感器放入、取出都比较顺畅；直到孔深与传感器所标识的安装位置齐平，打孔完成

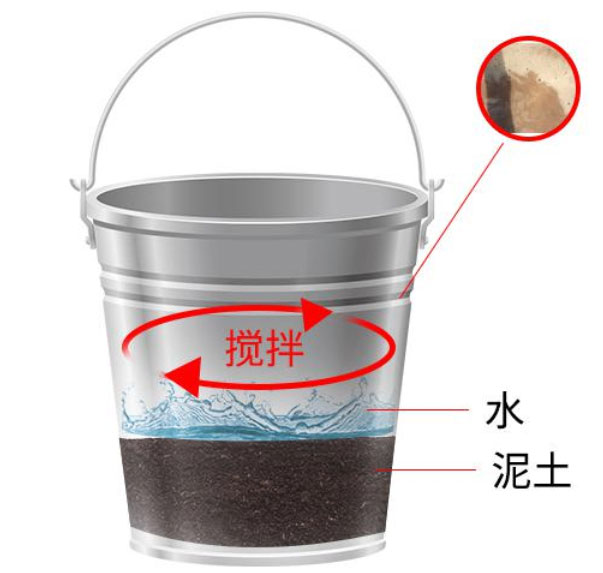

第二步：制作泥浆

1.挑出土壤中的杂质，石子、草根、不容易溶解的土块等。将土壤搓细，以便和泥浆。2.倒入适量水，充分搅拌至粘稠状；壤土泥浆一般不能稠于“芝麻酱”状；和泥浆完成。

第三步：灌浆安装

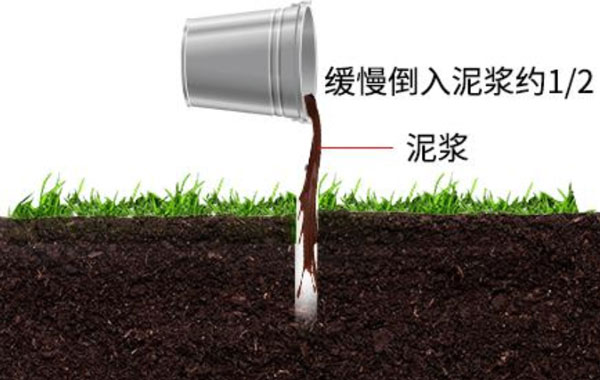

1.将泥浆缓慢倒入孔洞，大概到孔洞1/2的位置；可根据实际情况酌情增减。

2.将传感器慢慢放入孔洞中，向一个方向慢慢转动并下压，速度过快可能会导致气泡不能被完全排出。（注意：再转动下压的过程中不可以上拔传感器，防止气体再次吸入孔中）

3.当传感器安装到正确的深度后（零刻度线与地面平齐），设备周围会溢出一些泥浆，灌浆完成。（注意：将传感器周围3CM以外多余的泥浆清除，防止结块影响水分下渗）

第四步：安装完成

将设备接好电源线和485通信线上电1小时后便可进行数据采集。

1.砂土安装要点

砂土安装与壤土标准安装步骤无异，需要注意的是需准备足量的水。在灌浆之前，先把水倒入孔洞中，淋湿整个洞壁，直到孔洞底部有多余的水出现为止。然后按照步骤，将泥浆慢慢倒入孔洞中，大概大概到孔洞1/2的位置。其余安装步骤参照壤土的安装即可。

2.黏土安装要点

黏土的安装在打孔收集土壤完毕之后，清理杂质后，将黏土在水中浸泡大于2小时，使黏土软化，便于活成比较均匀的泥浆。浸泡完成后搅拌成粘稠状，灌浆即可。其余安装步骤参照壤土的安装即可。

2.电气安装

线缆为4芯屏蔽线，线序定义：红色-电源线（12~24VDC）

蓝色-地线（GND）

绿色-485B黄色-485A

通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。注：线缆颜色因生产批次不同可能会略有差异，具体以线缆丝印为准

错误接线可能导致设备永久性损坏

四．土壤PH传感器维护和保养

1.使用和维护

初次使用或久置不用重新使用时，敏感球泡和参比液络部应在3.3mol/L KCI溶液中浸入2小时以上。

使用时应先用去离子水（或蒸馏水）洗净并擦干，防止杂质带入被测液体中，传感器的1/3应插入被测液体中。

接线端子部分应保持清洁干燥，传感器不用时应清洗干净，插入加有3.3mol/L KCI溶液的保护套，或将传感器插入加有3.3mol/L KCI溶液的容器中。

检查接线端子处是否干燥，如有污渍，请用无水酒精擦拭，干燥后再继续使用。传感器应避免长时间浸泡在去离子水，蛋白质溶液，强酸强碱溶液以及酸性氟化物溶液中，并防止与有机硅油脂接触。使用时间较长的传感器，它的玻璃膜可能变成半透明或者附有沉积物，此时可用稀盐酸洗涤，并用水冲洗。

传感器使用时间较长出现测量误差时，可通过配合仪器进行标定校正，当以上方式对传感器进行维护和保养仍不能进行标定和测量时，说明传感器已经失效，请更换传感器。
