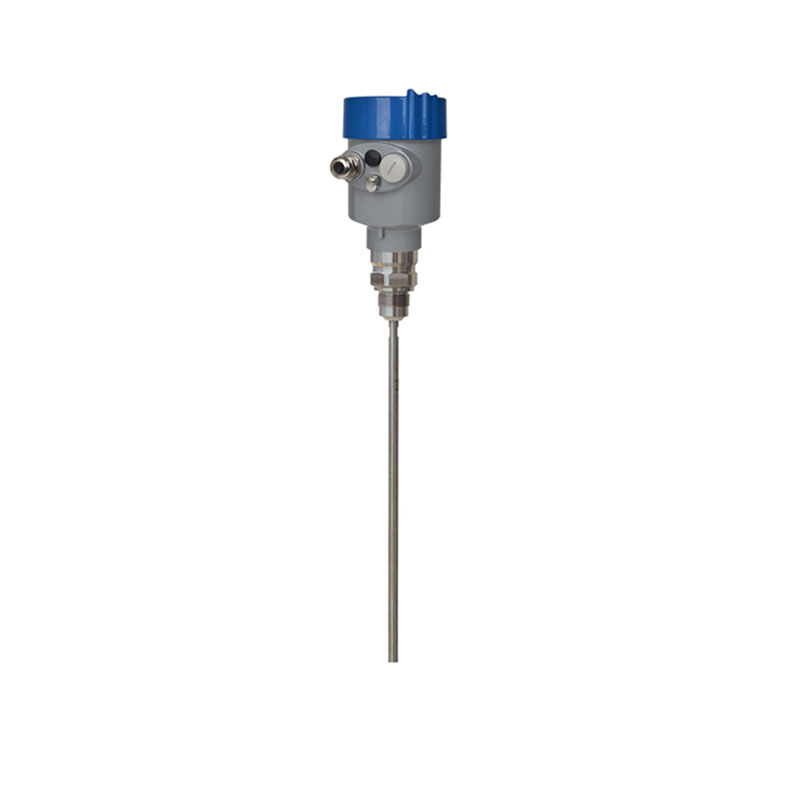

导播杆式雷达液位计

一、导播杆式雷达液位计产品原理

导播杆式雷达液位计又称接触式雷达物位计，导播杆式雷达液位计通过发送和接收雷达波来测量液体或固体物料的液位，适用于煤厂，电厂，石油化工，食品及一般工业应用。导波雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。

二、导播杆式雷达液位计技术参数

适用介质：液体，固体粉料

应用：液体及固体粉状测量，复杂过程条件

防爆认证：Exia IIC T6 Ga/Exd ia IIC T6 Gb

测量范围：液体0~20米﹑固体粉料0~10米

频率：500MHz-1.8GHz

天线：单杆式天线

测量精度：±10mm

过程温度：（-40～250）℃

过程压力：（-0.1～4）MPa

信号输出：（4～20）mA/HART

现场显示：四位LCD可编程

电源：两线制（DC24V）/四线制（DC24V/AC220V）

外壳：铝/塑料

三、导播杆式雷达液位计产品特点

天线尺寸小，便于安装；非接触雷达，无磨损，无污染。

几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响。

严重粉尘环境对高频物位计工作影响不大。

波长更短，对在倾斜的固体表面有更好的反射。

波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。

测量盲区更小，对于小罐测量也会取得良好的效果。

高信噪比，即使在波动的情况下也能获得更优的性能。

高频率，是测量固体和低介电常数介质的最佳选择。
