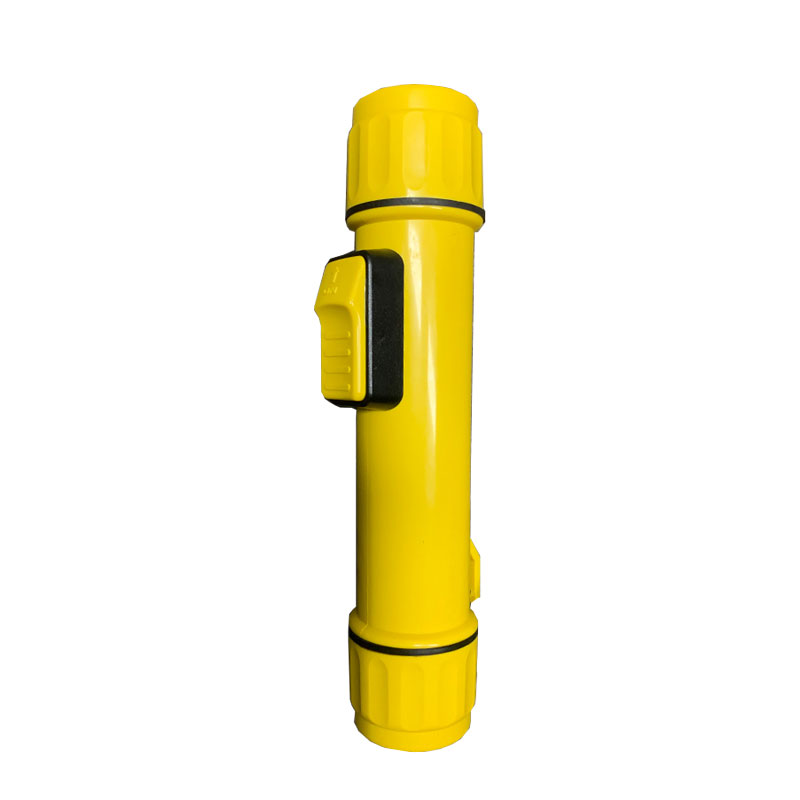

振弦式表面应变计

一、振弦式表面应变计产品概述

振弦式表面应变计又称表面式应变计，应变计用于长期布设在水工结构物或其它结构物的表面，使用时将传感器粘贴到混凝土结构表面，也可点焊或用螺钉。该振弦式表面应变计主要安装于管线、桩基和桥梁等各种结构表面，测量结构物表面的应变量，内置模拟温度传感器可同步测量布设点的温度，用于表面式振弦式表面应变计的温度修正。

二、振弦式表面应变计应用场景

桥梁、隧道、轨道交通、水利、建筑物

三、振弦式表面应变计产品特点

1.采用进口钢弦设计，具有灵敏度与精度⾼、线性与稳定性好等优点

2.使用水工电缆，满足长期置于水工建筑物内、外部监测环境

3.内置温度传感器，便于进⾏温度补偿

4.不锈钢外壳设计，具有抗压、抗径向⼒等特点

四、振弦式表面应变计技术参数

标距L：100mm

分辨率:≤0.2% F.S.

测温精度:±0.5℃

耐水压:≥0.2 Mpa

绝缘电阻:≥50MΩ

测温范围:-20℃〜+70℃

外形尺寸：174*26*38mm

应变测量范围：拉伸：3000με;压缩：3000με
